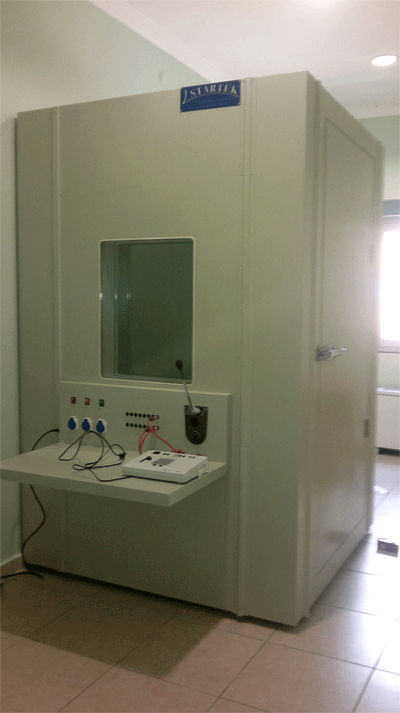

Tek Cidarlı Çift Odalı Sessiz Kabin

Değişik Sessiz Kabin Tasarımları

( Oda ve İzolasyon Şartlarına Göre Özel Tasarım İmkanı )

• Metal Bloklardan oluşan odiolojik kabin Yükses Ses İzolasyon Özelliği
• Kapandğında yankılanma Oluşturmayan Kapı Sistemi
• Demontaj/Montaj Kolaylığı
• Hasta Operatör İletişimi için Diyafon Sistemi (Opsiyonel)
• Her Türlü Odiometreye uygun Kumanda Panosu
• İsteğe Bağlı Özel Boyut Seçeneği Dört yönde kullanılabilir kapı ve pencere sistemi
• El tipi geçme sistemi

Değişik Cidar ve Oda seçenekleri

• Tek Oda ( Hasta ), Tek Cidar
• Tek Oda ( Hasta ), Çift Cidar
• Çift Oda ( Hasta+Operatör ), Hasta Odası Çift Cidar+Operatör Odası Tek Cidar
• Çift Oda ( Hasta+Operatör ) Çift Cidar

Odyolojik Sessiz Kabin Teknik Bilgiler

• Bloklar halinde imal edilmiş olup, blokların birbirne geçmesiyle kabin halini almaktadır. İstendiğinde bloklar kolaylıkla sökülebilmekte ve bir başka yere monte edilebilmektedir.
• Dış yüzey, dış ses ve fon dalga kırıcı özellikte olup metal malzemeden yapılmıştır.
• İç yüzey, ses yankılanmasını önleyici malzeme ile hazırlanmış olup, istenildiğinde ses kırıcı özellikte delikli sac sistemi monte edilmektedir.
• Delikli sac kaldırıldığında alt zemin temizliği sağlanmaktadır.
• Blok duvar kalınlığı tek cidarlı kabinlerde 15cm olup, çift cidarlı veya çift odalı kabinler de isteğe bağlı olarak 10cm yapılmaktadır.
• Kabinde kullanılan metal kalınlığı 1,20mm olup, istendiğinde özel üretimlerde 1,50mm, 2,00mm, 3,00mm saclarda da üretim yapılmaktadır.
• Çift cidarlı kabinlerde iki cidar arası hava boşluğu 10cm'dir.
• Kabin kapısı, kapatıldığında yankılanma yapmayacak nitelikte ve özel ses geçirmez manyetik fitil kullanılarak tasarlanmıştır. Böylelikle manyetik ve mekanik olarak kapanan kilit mekanizması ile kolaylıkla kumanda edilmektedir.
• Montaj sırasında kapı veya pencerenin yönü dört yönde seçilebilmektedir. Ayrıca kapı sağa veya sola açılabilecek şekilde yerleştirilmektedir.
• Acil durumlarda hastanın kabinden çıkması için acil çıkış sistemi mevcuttur.
• Kapı kapandığında dış yüzeyle aynı seviyededir.
• Kapı ölçüleri 700, 750, 800, 850, 900mm olarak seçilebilmektedir.
• Kabin tabanı yerden 2,5cm yükseklikte olup, istendiğinde 5,0cm yüksekliğe ayar yapılabilmektedir.
• Taban döşemesi isteğe bağlı antibakteriyel muşamba, ahşap veya halı kaplama olarak hazırlanmaktadır.
• Pencere ölçüleri isteğe ve kabin boyutlarına göre 500X500mm'den 850X900mm'ye kadar seçilebilmektedir.
• Pencere sisteminde havası alınarak birleştirilmiş, birisi içeriden diğeri dışarıdan montajlı iki adet çift cam kullanılmıştır.
• Çift odalı Odyolojik kabinlerde, havalandırma sistemi birbirinden bağımsız olarak tasarlanmıştır.Havalandırma sisteminde birisi içerideki havayı dışarı veren, diğeri ise dışarıdaki temiz havayı içeriye üfleyen iki ayrı ventil sistemleri kullanılmaktadır.
• Ventil kapasitesi kabinin ebatları ve montaj yapılacak yerdeki hava sirkülasyonuna göre saatte 5m3'ten 200m3 havaya kadar seçilebilmektedir.
• Havalandırma sisteminde ses izolasyon özelliği olan kanallar kullanılmış olup, kanallar içinde ses bariyerleri mevcuttur.
• Havalandırma motorlarının titreşim yayması, vibrasyon önleyici mekanizma ile giderilmiştir.
• Havalandırma kanallarının çap ve uzunluğu kabin ebatları ve montaj yapılacak yerdeki hava kalitesine bağlı olarak değişmektedir ( ebatlar 120X120X1000 ).
• Dış kumanda panosu kabinle aynı malzemeden üretilmiş olup, kablo bağlantılarının görünmemesi için kabine monte olarak kullanılması önerilmektedir.
• Her türlü odyometre cihazına uygun olarak uzun süreli sorunsuz kullanılması için kabin üzerinde 16 adet jack yuvası mevcuttur.
• Dış kumanda panosu üzerinde, 16 jack yuvası, on/off düğmesi, aydınlatma anahtarı, havalandırma sistemi anahtarı, elektrik besleme prizleri ve opsiyonel diyafon sistemi kumandası mevcuttur.
• İç kumanda panosu üzerinde 16 jack girişi bulunmaktadır.
• Hasta operatör iletişimi için diyafon sisteminin (opsiyonel) uzantısı olan hopörlör/mikrofon da pano üzerinde istendiğinde monte edilmektedir.
• Diyafon sistemi (opsiyonel), pano üzerine kolaylıkla monte edilmekte ve temiz net iletişime izin verilmektedir.
• Kabin içerisinde bulunan elektrik sisteminde yanmaz kablolar kullanılmış olup, kablolar her bir kullanım için ayrı ayrı döşenmiş ve görünmemektedir.
• Aydınlatma sistemi, kabin içerisindeki ışık düzeyini arttırmak için pencerenin üzerine monte edilmiş ve kabinin içi yeteri kadar aydınlatılacak şekilde tasarlanmıştır.
• Kabin içinde hasta test kulaklıklarının kullanılmadığı sürelerde asılacağı özel askılar mevcuttur.
• Yer ayakları tabandan gelecek titreşimleri engelleyecek malzemeden üretilmiş olup, yerdeki eğim farklılıklarına göre kabin dengesini sağlayacak şekilde ayarlanabilmektedir.
• Alerjik olmayan iç zemin malzemesi kullanılmaktadır.

Oda Ölçüleri

• SP130 İç Ebatlar 100X100cm
• SP150 İç Ebatlar 120X120cm
• SP170 İç Ebatlar 140X140cm
• SP SPEC Tek Cidarlı Özel
• SP II SPEC Çift Cidarlı Özel

Opsiyonlar:

• Kabin içerisinde UPS bağlantısı.
• Çocuk odyoloji ışıklı oyuncak sistemi.
• Serbest alan odyometresi için hoparlör sistemi.
• Tekerlekli sandalye ve sedye için rampa sistemi.
• İç duvarda delikli sac sistemi.
• Dış renk seçeneği.
• Seyyar Odyolojik Masa.
• Özel Ölçülerde Kabin Seçeneği.
• Tek Oda (hasta), Tek Cidar.
• Tek Oda (hasta), Çift Cidar.
• Çift Oda, Hasta Odası Çift Cidar+Operatör Odası Tek Cidar.
• Çift Oda, Çift Cidar (Hasta+Operatör).
